Устройство трубозажимное верхнее АКБ-4.11

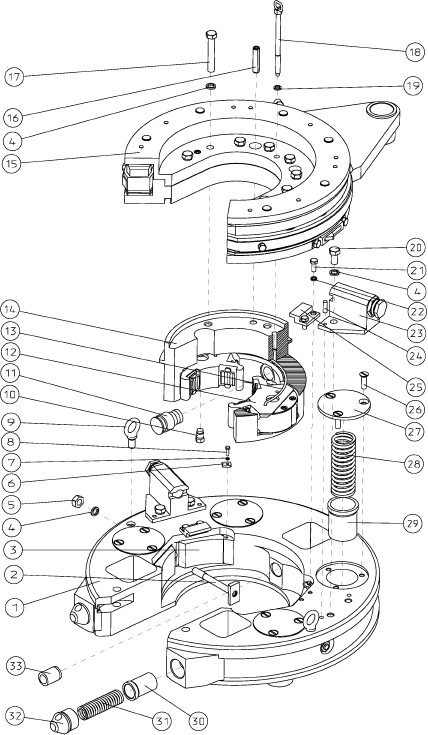

Ключ буровой АКБ-4, устройство турбозажимное верхнее



№ поз.
на рис.
Обозначение
Наименование
Кол.
Прим.
1
АКБ-4. 11-13
Корпус верхний
1


2
АКБ-З.У9
Распорка
2


3
АКБ-4. 11 -61
Вкладыш
4


4

Шайба 16.65Г ГОСТ 6402-70
10


5
АКБ-ЗМ.У60
Гайка
2


6
АКБ-4. 11 -69
Пластинка
4


7

Шайба 6 ГОСТ 6402-70
4


8

Болт М6х20 ГОСТ 15589-70
4


9
АКБ-ЗМ2.11-83
Рым-болт
2


10
АКБ-4. 11 -67
Винт стопорный
2


11

Упор
1
см. пр. А

12

Челюсть
2
см. пр. А

13
АКБ-ЗМ2.У82
Пружина
1


14
АКБ-4. 11-14.1
Ч ел юстед е ржател ь
1


15
АКБ-4. 11 -16
Тормоз
1


16

Штифт 2. 16x70 ГОСТ 12207-79
2


17

Болт М 16x1 10 ГОСТ 15589-70
4


18
АКБ-4. 11-11
Винт стопорный
1


19

Шайба 12.65Г ГОСТ 6402-70
1


20

Болт М 16x30 ГОСТ 15589-70
4


21

Болт М 10x25 ГОСТ 15589-70
4


22

Шайба 10.65Г ГОСТ 6402-70
4


23
АКБ-4. 11 -2
Фиксатор
2


24

Штифт 10x30 ГОСТ 24296-93
4


25
АКБ-4. 11 -70
< div align="left">Ограничитель
2


26

Винт В. М 12x40 ГОСТ 17475-80
12


27
АКБ-ЗМ.11-40
Фланец
4


28
АКБ-4. 11 -68
Пружина
4


29
АКБ-ЗМ2.11-15
Стакан
4


30
АКБ-3.11-21
Толкатель
2


31
АКБ-3.11-22
Пружина
2


32
АКБ-ЗМ2.11-72
Пробка толкателя
2


33
АКБ-3.11-2
Фиксатор
1
